Metis Insight #2
RAS는 Reliability, Availability, and Serviceability의 약자로, 컴퓨팅 시스템의 강건성을 의미합니다. 메모리에 관해서는 ECC(Error Correction Code), chipkill, memory scrubbing 등과 같이 결함을 견딜 수 있는 하드웨어 설계를 의미합니다.
메모리 Subsystem의 오류는 설계 결함 또는 전기적 노이즈로 인해 발생합니다. 이러한 오류는 설계 결함으로 인한 하드 오류 또는 시스템 노이즈 또는 알파 입자 등에 의한 메모리 비트 플립 등에 의해 발생하는 소프트 오류로 분류됩니다. RAS 기능은 수정 가능한 오류가 있을 때 시스템이 계속 작동할 수 있도록 하며, 수정할 수 없는 오류의 세부 정보를 기록하여 나중에 디버깅할 수 있도록 합니다.
메모리 Subsystem에서 가장 일반적으로 사용되는 RAS 방식 중 하나는 ECC입니다. ECC를 지원하는 메모리는 일반적으로 패리티를 포함하여 메모리의 데이터 손상을 감지하는 추가 메모리 비트를 사용합니다. 이는 단어당 두 비트의 오류를 감지하도록 설계되었지만, 단어당 한 비트의 오류만 수정할 수 있습니다. 표준 DDR 메모리(예: DDR4, DDR5)를 사용하는 응용 프로그램은 다음과 같은 사이드 밴드 방식을 사용하여 ECC를 구현합니다:

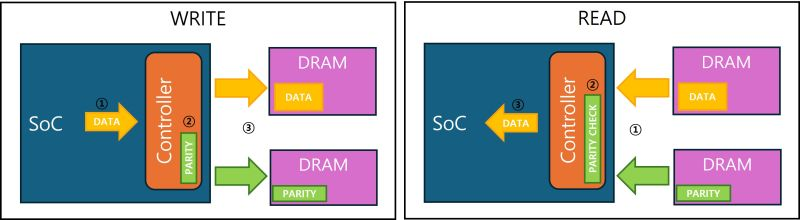

쓰기: ① SoC가 데이터를 메모리 컨트롤러에 보냅니다. ② 컨트롤러가 패리티를 생성하고 데이터를 메모리에 보냅니다. ③ 데이터와 패리티는 별도의 DRAM에 저장됩니다.
읽기: ① 메모리 컨트롤러가 DRAM에 저장된 데이터와 패리티를 읽습니다. ② 컨트롤러가 읽은 데이터의 패리티를 확인합니다. ③ 오류가 있으면 데이터는 오류 수정 후 전송되고, 오류가 없으면 데이터가 SoC로 전송됩니다.
MetisX의 Computational Memory Solution은 시스템이 "칩킬(chipkill)"로 알려진 단일/이중 다이 오류를 수정할 수 있도록 하는 고급 ECC 체계를 지원합니다. 다음 글에서는 이 기능에 대해 더 자세히 알아보고 작동 방식을 살펴보겠습니다.
